铝单板幕墙的安装规范

铝单板幕墙安装规范要求：

一、施工准备

详细核查施工图纸和现场实测尺寸，与结构节点图核对，修正不符之处

检查横竖龙骨质量是否符合图纸要求，连接螺栓不可漏装

金属连接件材质及几何尺寸必须符合设计要求，提供出厂合格证及复试报告

对铝板材质、板面色泽、强度、外观及加工精度进行检查：

长宽尺寸偏差、对角线尺寸差、对边平行度偏差等精度要求

板面平整用3m靠尺检查，允许偏差3mm

板面垂直、水平用3m靠尺检查，允许偏差2.5mm

阴阳角用方尺检查，允许偏差2.5mm

铝板折边角度及多折形板角度偏差在0.50以内

板材进场按规格编号堆放，防止碰撞及污染

二、测量放线

利用经纬仪和钢尺，弹出高线并标记

根据建筑主轴线、竖向轴线，在墙面对控制线和立柱中心线进行弹线标记

幕墙外的控制线也需要进行弹线标记

三、骨架安装

立柱安装：

使用角码作为紧固件，通过焊接或螺旋连接固定

安装顺序从上到下，立柱下端与其他立柱上端连接

安装完毕后整体复核检查垂直度及水平面度

横梁安装：

从下到上安装，每层安装后及时检查

将立柱、横梁使用焊接连接件固定

使用经纬仪对横梁竖框杆件进行贯通

骨架安装前需进行防腐处理，位置准确，结合牢固

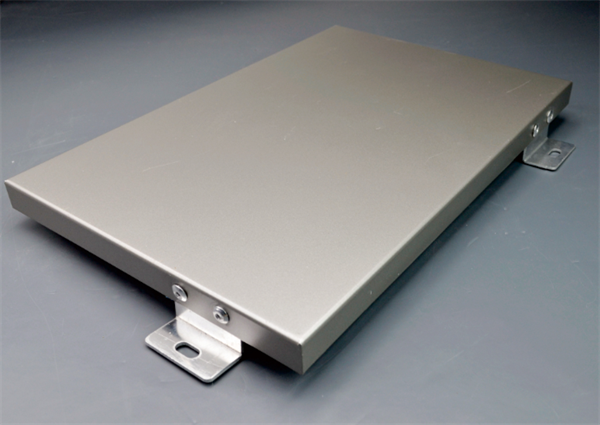

四、铝单板安装

铝板厚度应不小于2.5mm，表面采用氟碳烤漆处理

安装前进行编号和分类，按照预定位置和安装顺序进行

从上到下、从左到右固定铝板，排列紧密，用力扣紧在龙骨上

铝板之间采用留缝安装方式，用泡沫条与密封胶填充

短边长度大于等于600mm需加装加强筋，加强筋平行于短边布置，间距小于750mm

角码安装：从一端距角点150mm开始按间距350mm均匀布置，上下左右两边铝合金角码相互错位75mm

五、密封处理

板块之间拼缝需完整，粘结胶涂抹均匀

注胶及变形缝密封，确保防水效果，保证幕墙功能

变形缝、沉降缝、变截面处等应妥善处理

六、成品保护

安装过程中避免重物撞击和划伤铝板

容易污染部分使用保护薄膜覆盖

板面安装时佩戴手套，避免留下指印和污迹

安装完毕交付使用前，撕开所有板面保护膜

七、精度控制

安装前拉好控制线，保证横向和纵向垂直度

使用经纬仪对安装精度进行贯通检查

局部安装完成后随时调整水平及配合，全部安装完成后统一调整整体水平及配合

八、安全要求

安装施工前搭设脚手架或吊篮，并经有关部门验收

异形板安装时注意搭接的平整度

螺母连接处必须锁紧
